氣動調節球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 氣動球閥
名    稱: 氣動調節球閥
型    號: VQ647F
檢索關鍵字: 氣動調節球閥,氣動V型調節球閥, 氣動O型調節球閥
  • 閥門型號:VQ647F,VQ647H
  • 通徑規格:DN15~DN300
  • 結構形式:O型、V型
  • 閥體材質:鑄鋼WCB、不鏽鋼304、不鏽鋼316
  • 公稱壓力:PN16、PN25、PN40、PN64
  • 適用溫度:-40~450℃
  • 應用範圍:汙水、蒸汽、液體、油品、粘性流體、漿料等
  • 產品特點:流量係數大,極強的適應性,密封性能好,調節性能靈敏

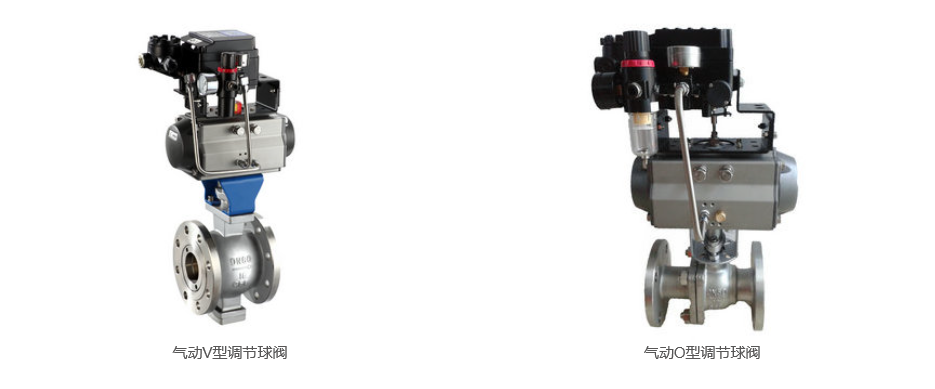

  • 氣動調節球閥按結構形式可分為氣動O型調節球閥或氣動V型調節球閥,主要與閥門定位器配套使用,根據輸入輸出4-20mA的控製信號,從而控製球閥閥芯的旋轉開度,達到對管道介質壓力、流量、液位等參數的比例調節。其中氣動V型調節球閥帶有特殊形狀的V型缺口,可使用中間開度麵積的變化進行流量調節,並可切斷流體中夾雜的雜質而關閉,適用於紙漿、砂漿、粘性流體的控製。
    氣動調節球閥特點:
    氣動調節球閥按密封性能分為軟密封和硬密封,按調節方式分為調節型和切斷型,切斷型按作用形式分單作用和雙作用式,調節型通常為雙作用式,其中單作用式的獨特優點是一旦動力源發生故障,球閥將按控製係統的要求自動處於關閉或開啟位置,產品廣泛應用於電力、石油、化工、造紙、輕紡、食品、製藥、航空航天等領域。
    氣動調節球閥參數:
    公稱通徑 DN15~DN300(mm)
    公稱壓力 1.6、2.5、4.0、6.4MPa
    連接方式 法蘭式、對夾式、螺紋
    驅動形式 氣源驅動(壓縮空氣4-7bar)
    溫度範圍
    軟密封:-30~180℃;硬密封:-40~450℃
    動作範圍 0~90°
    密封材料 增強聚四氟乙烯 對位聚苯 金屬密封
    適用介質 汙水、蒸汽、液體、油品、粘性流體、漿料、腐蝕性介質等
    閥體材質 碳鋼、不鏽鋼304、316、316L
    控製方式 智能調節型(4-20mA模擬信號)可防爆,可帶手動裝置
    氣動調節球閥原理:
    氣動調節球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作,從而達到閥門的開啟和關閉。它與閥門定位器配套使用,可根據球閥閥芯旋轉的角度及開度的大小,實現對介質流量不同程度的比例調節。當氣動執行機構接收控製係統發出的信號時,按控製信號壓力的大小產生相應的推力,推動調節機構帶動閥芯動作,完成對管路內介質的流量和壓力調節,具有額定流量係數大,密封效果好,調節性能靈敏等特點。
    氣動調節球閥可選功能:

    驅動方式 壓縮空氣(可帶手輪)
    供氣壓力 0.4-0.7mpa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式
    單作用(彈簧複位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
    可選附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    聲明:本文中所有文字、數據、圖片均隻適用於參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯係我們,電話:021-61128612。上海冈本视频网站閥門製造有限公司官網:www.lqjhzx.com
