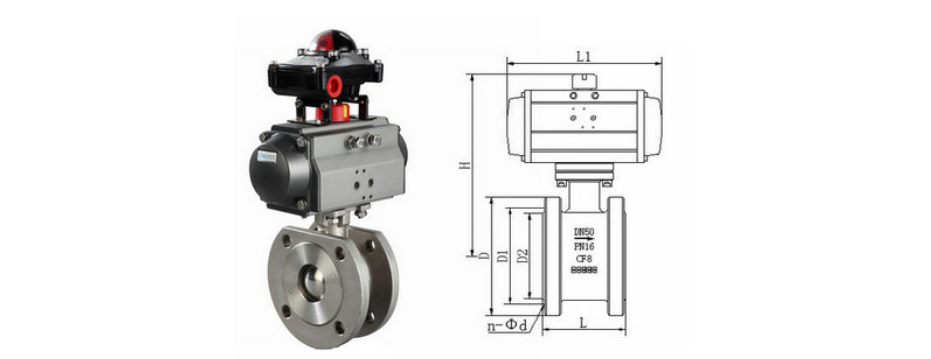

氣動對夾式球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 氣動球閥
名    稱: 氣動對夾式球閥
型    號: Q671F
檢索關鍵字: 氣動對夾式球閥,氣動超薄法蘭球閥,氣動球閥
  • 閥門型號:Q671F
  • 通徑規格:DN15~DN150mm
  • 結構形式:超薄法蘭、對夾式
  • 閥體材質:鑄鋼(WCB)、不鏽鋼(304、316、316L)
  • 公稱壓力:PN1.0、1.6、2.5MPa
  • 適用溫度:-17℃-450℃(具體見產品詳情)
  • 應用範圍:油、水、氣及紙漿或纖維狀流體
  • 產品特點:結構長度短、重量輕、安裝方便、節省材料
  • 氣動對夾式球閥主要用於短線管道和特定空間的場合,主要由單(雙)作用氣動執行器與超薄型球閥組成,是一種新一代超短法蘭距球閥。與普通球閥相比,具有結構緊湊,長度短、體積小,且閥座與端麵法蘭距離近,物料滯留少,密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控製。
    氣動對夾式球閥球芯通道形狀有V形及O形,具有結構長度短、重量輕、安裝方便、節省材料等顯著優點,適用於安裝位置比較短的場合,維修方便,閥門設計易拆卸,在閥門一端有螺旋閥蓋,此閥蓋控製閥座與球芯密封及開關鬆緊度。
    氣動對夾式球閥參數:

    公稱通徑 DN15~DN200(mm)
    公稱壓力 1.0、1.6、2.5MPa
    連接形式 超薄法蘭、對夾式
    結構形式 直通式
    驅動形式 壓縮空氣4-7bar
    溫度範圍 PTFE≤180℃、PPL≤300℃、硬密封≤450℃
    閥芯結構 V型、O型閥芯
    閥體材質 鑄鋼(WCB)、不鏽鋼(304、316、316L)
    密封材料 PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
    使用介質 油、水、氣及紙漿或纖維狀流體
    控製方式 開關式(兩位切斷)、調節型(閥門定位器4~20mA信號)
    氣動對夾式球閥功能可選:
    驅動方法 壓縮空氣(可帶手輪)
    供氣壓力 0.4-0.7mpa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式
    單作用(彈簧複位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
    可選附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    聲明:本文中所有文字、數據、圖片均隻適用於參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯係我們,電話:021-61128612。上海冈本视频网站閥門製造有限公司官網:www.lqjhzx.com
