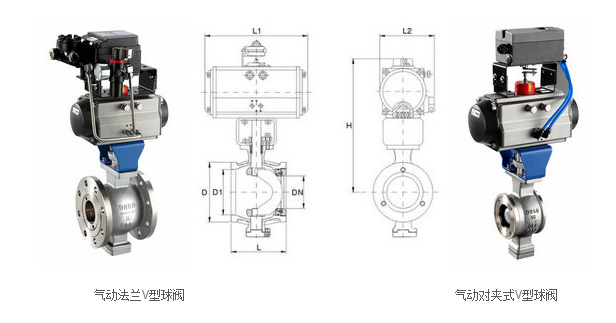

氣動V型球閥

• 閥門型號：VQ677F，VQ677H，VQ677Y
• 通徑規格：DN25～DN300
• 結構形式：V型球芯
• 閥體材質：鑄鋼WCB、不鏽鋼304、不鏽鋼316
• 公稱壓力：PN16、PN25、PN40、PN64
• 適用溫度：-40～450℃
• 應用範圍：泥漿、纖維、含有微小固體懸浮物介質
• 產品特點：動作靈敏，具有卓越的切斷性能和調節性能，適用範圍廣
氣動V型球閥概述：
氣動V型球閥是一種球芯為V型結構的調節球閥，閥芯是1/4球殼，開有V型缺口，流通能力大，具有剪切力，能關閉嚴密等特點。氣動V型球閥根據V型球芯與管道形成的V型角度，隨著球的旋轉，可使用中間開度麵積的變化進行流量調節，並可切斷流體中夾雜的雜質而關閉，適用於紙漿、砂漿、粘性流體的控製。

氣動V型調節球閥應用：

氣動V型球閥具有良好的切斷性能和調節性能，廣泛適用於控製紙漿、汙水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、幹氣體等介質，特 一般情況下V型球閥都是單密封球閥，不適合用來雙向使用。

氣動V型球閥特點：【氣動V型球閥工作原理動態圖】

1，氣動V型調節球閥有近似等百比的固有流量特性及直線特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；

2，氣動V型球閥球芯上帶有V型切口，在關閉時，V型缺口與硬密封閥座產生較強剪切力，可將含有纖維性介質切斷，並有效防止球芯卡死；
3，氣動V型調節球閥具有一個Ｖ型閥芯結構，即使在小流量或高粘度介質的工況中，也可在整個量程範圍內，保證控製的精準性和精確性；

4，氣動V型球閥一般與閥門定位器及其它附件配套使用，適用於各種調節場合，額定流量係數大，調節性能靈敏，，可調範圍大可豎臥安裝。
氣動V型調節球閥技術參數：


公稱通徑	DN25～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭式、對夾式
驅動形式	壓縮空氣4-7bar，可帶手動裝置
溫度範圍	軟密封:-30～180℃；硬密封:-40～450℃
閥芯結構	V字型切口球芯
密封材料	增強聚四氟乙烯 對位聚苯 金屬密封
閥體材質	碳鋼WCB、不鏽鋼304、316、316L
作用形式	單作用（彈簧複位）、雙作用（氣開氣關）
控製方式	開關兩位切斷、精準調節型4-20mA模擬信號（均可選防爆）

氣動V型調節球閥作用：
氣動V型球閥按密封性能分為軟密封和硬密封，軟密封一般使用低壓常溫場所，而硬密封可應用於常溫及高溫高壓管路中。根據控製方式分為調節型和開關切斷型，開關型型按作用形式可分為單作用和雙作用式，而調節型應當選用雙作用式，單作用執行器的獨特優點是一旦氣源失氣或管道故障的情況下，氣動V型球閥將按控製係統的要求自動複位到閥門關閉或開啟的狀態。

聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海冈本视频网站閥門製造有限公司官網：www.lqjhzx.com。
