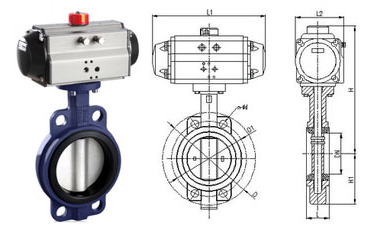

氣動中線蝶閥

• 閥門型號：D671X，D641X，D671F46，D641F46
• 通徑規格：DN50～DN1200
• 結構形式：中線型（對夾式，法蘭）
• 閥體材質：球墨鑄鐵、鑄鋼WCB、不鏽鋼304、316
• 公稱壓力：PN6、PN10、PN16
• 適用溫度：-40℃～180℃
• 應用範圍：氣體、水、油品、腐蝕性介質等
• 產品特點：密封性能好，流阻較小，開關力矩也小

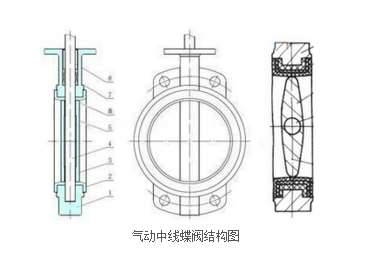

氣動中線蝶閥概述：
氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線，采用直連方式與氣動執行機構進行連接，根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥，碟板具有自動對中功能（上下、左右），其密封形式一般多製成密封結構，常見的密封材料為橡膠、聚四氟乙烯等。缺點是由於蝶板與閥座的開與關始終處於擠壓的狀態，容易刮擦，產生磨損快的問題。

氣動中線蝶閥性能特點：

氣動中線蝶閥蝶板上下兩端的接觸麵比較寬，開關時摩擦力大，扭矩開關也比較大，無論閥門是否處於打開狀態或關閉狀態，蝶板與閥芯密封麵與閥座的下端都處於密封壓縮態，顧有極好的密封性能。

氣動中線蝶閥應用：

氣動中線蝶閥由於結構簡單，無定向密封限製，中心對稱(I型)雙向密封效果一樣，並且流阻較小，開關力矩也小，承壓能力被定位為中低壓，因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求，可現場維修拆卸，並且不用全部拆開閥門就可更換密封圈。

氣動中線蝶閥技術參數：


公稱通徑：DN50~1200(mm) 公稱壓力：PN0.6、1.0、1.6、2.5MPa 連接形式：對夾式、法蘭連接 結構形式：中線型結構 流量特性：近似快開型 動作範圍：0~90° 泄露量：按GB/T4213-92，為Kv值的10-4，軟密封:零泄漏 基本誤差：帶定位器:小於全行程的±2%% 回差：帶定位器:小於全行程的±2% 配置執行機構：GT、AT、AW係列單雙作用氣動執行器 控製方式：開關型(開關兩位控製)、調節型(4~20mA控製) 氣動中線蝶閥附件參數： 執行器型號 GT、AT、AW係列單雙作用氣動執行器 供氣壓力 0.4～0.7MPa 氣源接口 G1/4"、G1/8"、G3/8"、G1/2" 環境溫度 -30～+70℃ 作用形式 單作用執行機構、雙作用執行機構 可選附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海冈本视频网站閥門製造有限公司官網：www.lqjhzx.com。 電動球閥|電動法蘭球閥|電動鑄鋼球閥|電動不鏽鋼球閥|氣動球閥
