氣動對夾式蝶閥

• 閥門型號：D671X，D671F46，D673H
• 通徑規格：DN50～DN1200
• 結構形式：對夾式（中線型、三偏心）
• 閥體材質：球墨鑄鐵、鑄鋼WCB、不鏽鋼304、316
• 公稱壓力：PN6、PN10、PN16、PN25
• 適用溫度：-40℃～450℃
• 應用範圍：汙水、水、蒸氣、油品、腐蝕性介質
• 產品特點：閥體小,結構簡單,可用於空間狹窄、管道距離短的工況
氣動對夾式蝶閥概述：

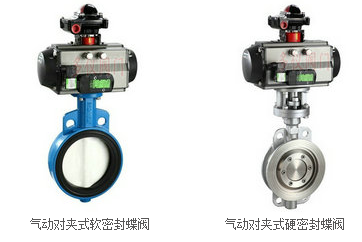

氣動對夾式蝶閥顧名思義就是采用對夾的方式，將蝶閥夾在管道的兩端法蘭之間，然後用一組螺栓穿過螺栓孔固定起來。氣動對夾式蝶閥的閥體體積小，閥體厚度相對比較薄，特別適合用在管道兩端距離偏短或空間有限的場合裏。氣動對夾式蝶閥根據密封結構不同分為軟密封和金屬密封，其中軟密封蝶閥為中線型結構，具有防腐蝕、零泄漏等優點，而硬密封蝶閥為三偏心式，具有磨損少、使用壽命長等優點。

氣動對夾式蝶閥原理：

氣動對夾式蝶閥是以壓縮空氣0.4-0.7MPa的氣源為動力，驅動閥杆帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控製。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20mA的相關信號，從而控製蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。氣動對夾蝶閥不僅可用於工業自動控製係統中作就地控製，也可進行遠距離集中控製，是工業管道中應用優先選用的係統裝置之一。


氣動對夾式蝶閥附件選項： 回訊器：也叫限位開關，遠程反饋開關信號 電磁閥：雙作用選二位五通、單作用選二位三通 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200 手輪機構：可配手輪機構，應急時實現手動開、關閥 閥門定位器：輸入4～20mA信號,實現閥門調節功能 低壓氣密試驗：0.5～0.7 強度試驗：0.9   1.5   2.4   3.75 密封試驗：0.66   1.1   1.76   2.75 氣動對夾式蝶閥技術參數： 公稱通徑 DN25～DN800(mm) 公稱壓力 PN0.6、1.0、1.6、2.5MPa 驅動方式 氣源驅動,壓縮空氣5～7bar(可帶手輪) 連接形式 對夾式連接 密封材料 軟密封（橡膠、PTFE、PPL）、硬密封 使用溫度 軟密封≤180℃，金屬密封≤550℃ 可選配件 限位開關、定位器、電磁閥、減壓閥 適用介質 汙水、水、蒸氣、油品、腐蝕性介質等 作用形式 單作用（氣開、氣關式）、雙作用（調節控製型4～20mA） 氣動對夾式蝶閥安裝須知： 氣動對夾蝶閥一般不能用於管線的末端和下遊需要拆卸的場合，因為當下遊的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上麵的問題，但是成本會比較高。 氣動對夾蝶閥和法蘭蝶閥用途相同，都是對介質流量進行開關或調節，它們的不同在於安裝形式，當壓力過大時，一般都建議法蘭式蝶閥相對好一些，對於具有危險性的流體也建議使用法蘭式蝶閥。 聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海惠夏閥門製造有限公司官網：www.lqjhzx.com。 電動球閥|電動法蘭球閥|電動鑄鋼球閥|電動不鏽鋼球閥|氣動球閥
