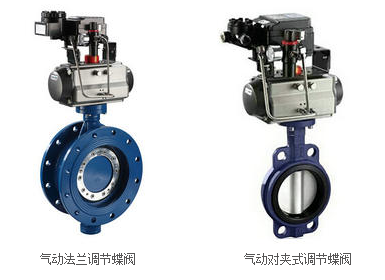

氣動調節蝶閥

• 閥門型號：D671X，D641X，D673H，D643H
• 通徑規格：DN50～DN1200
• 結構形式：中線型，三偏心（對夾式，法蘭）
• 閥體材質：鑄鋼WCB、不鏽鋼304、不鏽鋼316
• 公稱壓力：PN10、PN16、PN25、PN40
• 適用溫度：-40℃～450℃
• 應用範圍：氣體、水、蒸氣、油品、酸類腐蝕性等
• 產品特點：實現對介質流量、壓力、溫度等參數的調節控製
氣動調節蝶閥簡介：
氣動調節蝶閥是利用氣源驅動來調節碟板開度，從而控製介質流量大小的可調節型氣動蝶閥，主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化係統中閥門定位器輸入4-20MA的信號後，通過0.4-0.7MPa進氣來調節閥門的開度大小，從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的比例式精確調節，是調節流量和截斷流體的最佳裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封)，以滿足於不同的使用要求，廣泛應用於化工、環保、空氣、水、燃氣、蒸汽及含有腐蝕性介質的管道上。

氣動調節蝶閥原理：
氣動蝶閥執行機構分為單作用和雙作用原理，也就是常見的氣動開關蝶閥和氣動調節蝶閥。單作用為氣關彈簧複位式和氣開彈簧自動歸位，單作用適用於要求常開或常閉的場所。雙作用為氣開氣關式，開啟和關閉都需要氣源壓力，而調節型氣動蝶閥應當選用雙作用方式。
氣動調節蝶閥技術參數：
公稱通徑	DN50～DN1200(mm)
壓力等級	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭、對夾式連接
密封形式	軟密封或金屬硬密封
驅動方式	氣源驅動,壓縮空氣4～7bar(可帶手輪)
動作範圍	0～90°
閥體材質	碳鋼、不鏽鋼304、不鏽鋼316
工作場合	水、蒸氣、油品、酸類腐蝕性等(高溫場合)
溫度範圍	軟密封：-29℃～180℃ 硬密封：-40℃～550℃
控製方式	裝配閥門定位器，智能調節型(4～20mA模擬量信號)
氣動調節蝶閥標準規範：
設計標準：GB/T2238-1989
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-2000；JB/T9092-1999
法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；
可調範圍R：50：1

使用次數：100萬次
回差：帶定位器：小於全行程的2%
基本誤差：帶定位器：小於全行程的±2%
泄露量l/h：符合ANSI B16.104 IV級標準

氣動調節蝶閥執行器參數：

執行機構	GT、AT、AW係列單雙作用氣動執行器
供氣壓力	0.5～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
