D641F46氣動法蘭襯氟蝶閥產品說明:
| D641F46氣動法蘭襯氟蝶閥采用帶有球形密封表麵的襯聚四氟乙烯包襯蝶板,該閥門操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。適用於要求可靠密封和良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基麵加氟橡膠來控製;保證閥軸不與腔內流體介質接觸。廣泛適用於各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。 |
| 產品特點: |
|
|
1、可以任何位置安裝,維修方便。
2、操力矩小,操作方便,省力靈巧。 3、密封材料耐老化、耐腐蝕,使用壽命長等特點。 4、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
5、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
|
| 技術參數及性能: |
|
| 執行器技術參數 |
閥體參數 |
| 氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100~1200mm |
| 輸出力矩 |
3~10000N·M |
公稱壓力 |
PN0.1~1.6MPa |
| 任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
碳鋼、2cr13、304/316不鏽鋼 |
| 零件材料 |
殼體:鋁合金表麵陽極化處理。 端蓋:鋁合金表麵噴塑處理。 活塞/齒條:鋁合金 |
閥體材質 |
球墨鑄鐵、 碳鋼、不鏽鋼 |
| 密封O型圈 |
丁睛橡膠=NBR70 |
閥板材質 |
PEFE |
| 軸承墊圈/導環 |
塑料 |
閥座密封 |
PEFE |
| 動作時間 |
1-5秒 |
結構形式 |
中線 |
| 環境溫度 |
-20°~90° |
溫度 |
-20℃~120℃ |
| 氣動附件 |
電磁閥、電氣定位器、 限位開關、氣源處理三聯件 (有減壓器、過濾器、油霧器) 手輪機構。 |
適用介質 |
酸、堿等腐蝕介質 |
| 特點 |
超寬麵齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸麵有低磨擦 材料製成的滑動軸承襯套、導向。 單作用式有保險彈簧座。1 |
特點 |
用途廣、整體造價低、流量大、流阻小 | |

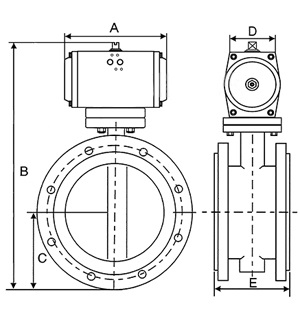

| 外形及連接尺寸: |
|
| 稱通徑 |
長度 |
外形尺寸 (參考值) |
連接尺寸(標準值) |
| |
|
|
1.0MPa |
1.6MPa |
| 毫米 |
英寸 |
L |
C |
B |
A |
D |
D1 |
D2 |
D3 |
n-d |
D1 |
D2 |
D3 |
n-d |
| 50 |
2 |
108 |
82.5 |
338 |
180 |
65 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
21/2 |
112 |
92.5 |
358 |
180 |
65 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
| 80 |
3 |
114 |
100 |
413 |
245 |
72 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
4 |
127 |
110 |
428 |
240 |
72 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
| 125 |
5 |
140 |
125 |
444 |
240 |
72 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
| 150 |
6 |
140 |
142.5 |
553 |
350 |
93 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
| 200 |
8 |
152 |
170 |
678 |
350 |
93 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
| 250 |
10 |
250 |
197.5 |
742 |
550 |
350 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
| 300 |
12 |
270 |
222.5 |
803 |
600 |
350 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
| 350 |
14 |
290 |
252.5 |
866 |
600 |
350 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
| 400 |
16 |
310 |
282.5 |
940 |
600 |
350 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
| 450 |
18 |
330 |
307.5 |
995 |
750 |
380 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
| 500 |
20 |
350 |
335 |
1058 |
750 |
380 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
| 600 |
24 |
390 |
390 |
1163 |
750 |
380 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
| 700 |
28 |
430 |
447.5 |
1283 |
750 |
380 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
| 800 |
32 |
470 |
507.5 |
1398 |
750 |
380 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
| 900 |
36 |
510 |
557.5 |
1498 |
1250 |
380 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
| 1000 |
40 |
550 |
615 |
1608 |
1500 |
580 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
| 1200 |
48 |
630 |
727.5 |
1876 |
1500 |
580 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 | |
