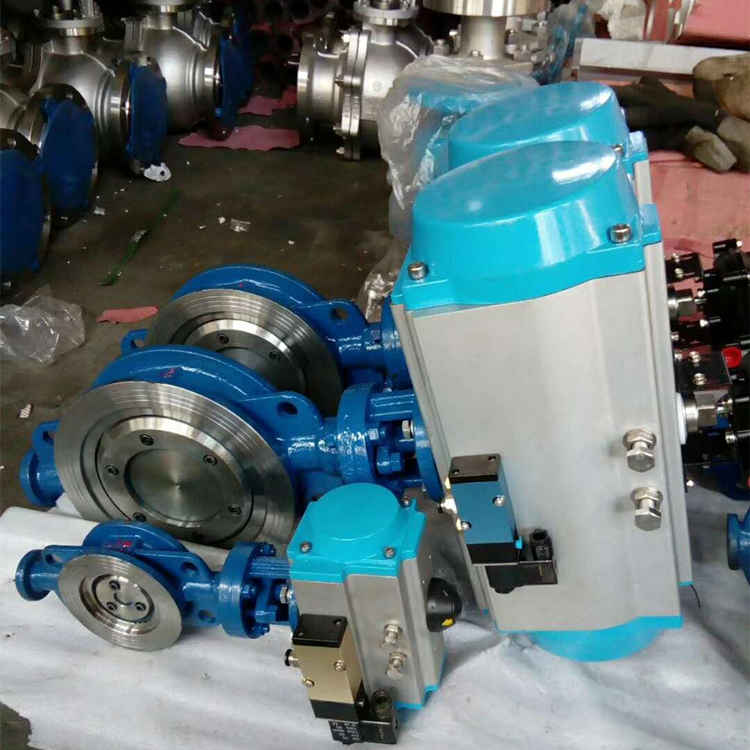

| D673H氣動對夾硬密封蝶閥采用三維偏心結構,蝶板為軟硬層疊式金屬片,具有金屬硬密封和彈性密封的雙重優點。 氣動對夾硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限製,也不受空間位置的影響,可在任何方向安裝。被廣泛用於介質溫度≤425℃的冶金、電力、石油、化工等工業管道上,做調節流量和截斷流體使用. |
| D673H氣動對夾硬密封蝶閥產品特點: |
|
1、適用溫度可達425℃. 2、對夾孔連接適用多種標準 . 3、金屬密封可適用於帶稍許顆粒、漿液的介質中. 4、密封時幾乎無摩擦,保證扭矩更小,密封性更好. 5、本蝶閥采用不鏽鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性 6、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,並具有越關越緊的功能 |
| D673H氣動對夾硬密封蝶閥技術參數及性能: |
| 執行器技術參數 |
閥體參數 |
| 氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100~1200mm |
| 輸出力矩 |
3~10000N·M |
公稱壓力 |
PN0.1~40MPa |
| 任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
碳素鋼、合金鋼、不鏽鋼 |
| 零件材料 |
殼體:鋁合金表麵陽極化處理。 端蓋:鋁合金表麵噴塑處理。 活塞/齒條:鋁合金 |
閥體材質 |
碳素鋼、合金鋼、不鏽鋼 |
| 密封O型圈 |
丁睛橡膠=NBR70 |
閥板材質 |
碳素鋼、合金鋼、不鏽鋼 |
| 軸承墊圈/導環 |
塑料 |
閥座密封 |
碳素鋼、合金鋼、不鏽鋼 |
| 動作時間 |
1-5秒 |
結構形式 |
三維偏心 |
| 環境溫度 |
-20°~90° |
溫度 |
≤425℃ |
| 氣動附件 |
電磁閥、電氣定位器、 限位開關、氣源處理三聯件 (有減壓器、過濾器、油霧器) 手輪機構。 |
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
| 特點 |
超寬麵齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸麵有低磨擦 材料製成的滑動軸承襯套、導向。 單作用式有保險彈簧座。 |
特點 |
零泄漏、使用壽命長、便於安裝、耐高溫高壓 | |

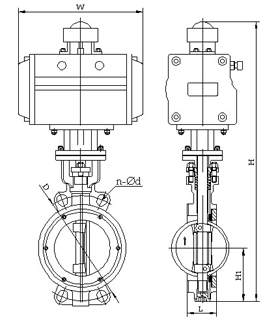

| D673H氣動對夾硬密封蝶閥外形及連接尺寸: |
|
| 公稱通徑 |
結構長度 標準值 |
外形尺寸(參考值) |
連接尺寸(標準值) |
| H |
H2 |
A2 |
B2 |
PN0.6MPa |
PN1.0MPa |
| 毫米 |
英寸 |
L |
D1 |
Z-d |
D1 |
Z-d |
| 50 |
2 |
43 |
112 |
625 |
245 |
72 |
110 |
4-14 |
125 |
4-18 |
| 65 |
21/2 |
46 |
115 |
625 |
245 |
72 |
130 |
4-14 |
145 |
4-18 |
| 80 |
3 |
49 |
120 |
645 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
| 100 |
4 |
56 |
138 |
675 |
355 |
92 |
170 |
4-18 |
180 |
8-18 |
| 125 |
5 |
64 |
164 |
715 |
355 |
92 |
200 |
8-18 |
210 |
8-18 |
| 150 |
6 |
70 |
175 |
800 |
355 |
92 |
225 |
8-18 |
240 |
8-22 |
| 200 |
8 |
71 |
208 |
850 |
250 |
170 |
280 |
8-18 |
295 |
8-22 |
| 250 |
10 |
76 |
243 |
925 |
250 |
170 |
335 |
12-18 |
350 |
12-22 |
| 300 |
12 |
83 |
283 |
1035 |
450 |
220 |
395 |
12-22 |
400 |
12-22 |
| 350 |
14 |
92 |
310 |
1070 |
450 |
220 |
445 |
12-22 |
460 |
16-22 |
| 400 |
16 |
102 |
340 |
1190 |
450 |
220 |
495 |
16-22 |
515 |
16-22 |
| 450 |
18 |
114 |
380 |
1250 |
650 |
280 |
550 |
16-22 |
565 |
20-26 |
| 500 |
20 |
127 |
410 |
1290 |
650 |
280 |
600 |
20-22 |
620 |
20-26 |
| 600 |
24 |
154 |
470 |
1455 |
850 |
380 |
705 |
20-26 |
725 |
20-30 |
| 700 |
28 |
165 |
550 |
1585 |
850 |
380 |
810 |
24-26 |
840 |
24-30 |
| 800 |
32 |
190 |
640 |
1700 |
1250 |
380 |
920 |
24-30 |
950 |
24-33 |
| 900 |
36 |
203 |
710 |
1965 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
| 1000 |
40 |
216 |
770 |
2015 |
1250 |
380 |
1120 |
28-30 |
1160 |
28-36 |
| 1200 |
48 |
254 |
890 |
2250 |
1250 |
380 |
1340 |
32-33 |
1380 |
32-39 |
PN1.6~2.5MPa係列氣動對夾式金屬密封蝶閥
| 公稱通徑 |
結構長度 標準值 |
外形尺寸(參考值) |
連接尺寸(標準值) |
| H |
H2 |
A2 |
B2 |
PN1.6MPa |
PN2.5MPa |
| 毫米 |
英寸 |
L |
D1 |
Z-d |
D1 |
Z-d |
| 50 |
2 |
43 |
112 |
625 |
245 |
72 |
125 |
4-14 |
125 |
4-18 |
| 65 |
21/2 |
46 |
115 |
625 |
245 |
72 |
145 |
4-14 |
145 |
8-18 |
| 80 |
3 |
49 |
120 |
645 |
245 |
72 |
160 |
8-18 |
160 |
8-18 |
| 100 |
4 |
56 |
138 |
675 |
355 |
92 |
180 |
8-18 |
190 |
8-22 |
| 125 |
5 |
64 |
164 |
715 |
355 |
92 |
210 |
8-18 |
220 |
8-26 |
| 150 |
6 |
70 |
175 |
800 |
355 |
92 |
240 |
8-22 |
250 |
8-26 |
| 200 |
8 |
71 |
208 |
850 |
250 |
170 |
295 |
12-22 |
310 |
12-26 |
| 250 |
10 |
76 |
243 |
925 |
250 |
170 |
355 |
12-26 |
370 |
12-30 |
| 300 |
12 |
83 |
283 |
1035 |
450 |
220 |
410 |
12-26 |
430 |
16-30 |
| 350 |
14 |
92 |
310 |
1070 |
450 |
220 |
470 |
16-26 |
490 |
16-33 |
| 400 |
16 |
102 |
340 |
1190 |
450 |
220 |
525 |
16-30 |
550 |
16-36 |
| 450 |
18 |
114 |
380 |
1250 |
650 |
280 |
585 |
20-30 |
600 |
20-36 |
| 500 |
20 |
127 |
410 |
1290 |
650 |
280 |
650 |
20-33 |
660 |
20-36 |
| 600 |
24 |
154 |
470 |
1455 |
850 |
380 |
770 |
20-36 |
770 |
20-39 |
| 700 |
28 |
165 |
550 |
1585 |
850 |
380 |
840 |
24-36 |
875 |
24-42 |
| 800 |
32 |
190 |
640 |
1700 |
1250 |
380 |
950 |
24-39 |
990 |
24-48 |
| 900 |
36 |
203 |
710 |
1865 |
1250 |
380 |
1050 |
28-39 |
1090 |
28-48 |
| 1000 |
40 |
216 |
770 |
2015 |
1250 |
380 |
1170 |
28-42 |
1210 |
28-56 |
| 1200 |
48 |
254 |
890 |
2250 |
1250 |
380 |
1390 |
32-48 |
1420 |
32-56 | 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長(長杆蝶閥),若需特殊材料定貨時提出。
PN4.0MPa係列氣動對夾式金屬密封蝶閥
| 公稱通徑 |
結構長度 標準值 |
外形尺寸(參考值) |
連接尺寸 標準值 |
| H |
H2 |
A2 |
B2 |
PN40MPa |
| 毫米 |
英寸 |
L |
D1 |
Z-d |
| 50 |
2 |
43 |
112 |
625 |
250 |
170 |
125 |
4-14 |
| 65 |
21/2 |
46 |
115 |
625 |
250 |
170 |
145 |
8-18 |
| 80 |
3 |
49 |
120 |
645 |
250 |
170 |
160 |
8-18 |
| 100 |
4 |
56 |
138 |
675 |
250 |
170 |
190 |
8-22 |
| 125 |
5 |
64 |
164 |
715 |
450 |
220 |
220 |
8-26 |
| 150 |
6 |
70 |
175 |
800 |
450 |
220 |
250 |
8-26 |
| 200 |
8 |
71 |
208 |
850 |
450 |
220 |
320 |
12-30 |
| 250 |
10 |
76 |
243 |
925 |
450 |
280 |
385 |
12-33 |
| 300 |
12 |
83 |
283 |
1035 |
650 |
280 |
450 |
16-33 |
| 350 |
14 |
92 |
310 |
1070 |
650 |
280 |
510 |
16-36 |
| 400 |
16 |
102 |
340 |
1190 |
650 |
280 |
585 |
16-39 |
| 450 |
18 |
114 |
380 |
|
|
|
610 |
20-39 |
| 500 |
20 |
127 |
410 |
|
|
|
670 |
20-42 | |

聲明:本文中所有文字、數據、圖片均隻適用於參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯係我們,電話:021-61128612。上海惠夏閥門製造有限公司官網:www.lqjhzx.com。
