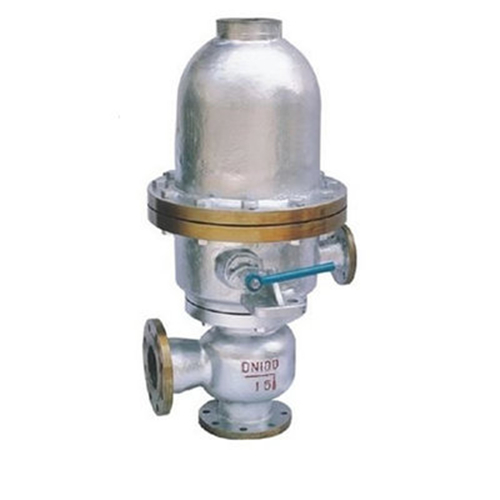

浮球式蒸汽疏水調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 疏水閥係列
名    稱: 浮球式蒸汽疏水調節閥
型    號: T47H
檢索關鍵字: 浮球蒸汽疏水調節閥 上海冈本视频网站閥門 上海品牌閥門製造商 知名閥門廠家 閥門生產廠家
產品名稱: 浮球式蒸汽疏水調節閥
產品型號: T47H
產品口徑: DN40-150
產品壓力: 1.6-4.0Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
  產品詳情

浮球式蒸汽疏水調節閥用途及使用範圍:
  T47H-16C或Q浮球式疏水調節閥(引進前蘇聯原型號T47H-16C浮球式調節閥)適用於電站、化工、製藥、造紙等行業具有加熱器的工業部門,用於除氧汽水箱水位的調節,有效控製加熱器中的水量多少的必須設備。



浮球式蒸汽疏水調節閥結構特點及工作原理:
  1、此閥外形尺寸較大,適用於較大背壓力且不會泄漏蒸汽,排出的凝結水是接近蒸汽壓力的飽和水,故有利於提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
      2、該閥隨著凝結水液麵上升,當浮球升到距罩蓋底平麵403mm時,閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米後,閥門全關,冷凝水不能流出,使浮球穩定的限製在113-403毫米的空間範圍內變化,從而使閥門達到隻能排放空氣和水及高溫冷凝水,而阻止蒸汽泄漏的優越性。
      3、本閥是利用凝結水液位的變化而使浮球上升和下降,也可以手柄操作,從而驅動下部的啟閉裝置,開啟和關閉,實現排水阻氣的功能。



浮球式蒸汽疏水調節閥主要外形尺寸與連接尺寸
Main external and connecting dimensions:

產品型號
Produstion Type

公稱通徑DN(mm)
Nominal Diameter

主要外形尺寸Main
External Dimensions

連接尺寸Connecting Dimensions


Long


Wide


High

L1

L2

M

A-D

D1

D2

b

z-φd

DN

B-D

D1

D2

b

z-φd

T41H-16C

40

460

540

964

160

240

385

145

110

85

18

4×18

40

145

110

85

18

4×18

50

160

125

100

20

4×18

80

195

160

135

22

4×18

100

215

180

155

25

8×18

150

470

560

980

280

240

210

30

8×23
