| 產品名稱: | 主蒸汽疏水閥 | |||||||||||||||||
| 產品型號: | STR | |||||||||||||||||
| 產品口徑: | DN50-150 | |||||||||||||||||
| 產品壓力: | 0.6~10.0Mpa | |||||||||||||||||
| 產品材質: | 鑄鋼、不鏽鋼、合金鋼等 | |||||||||||||||||
| 產品簡介: | 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。 | |||||||||||||||||
| 聯係電話: | 15901687301 | |||||||||||||||||
| | ||||||||||||||||||
|
STR主蒸汽疏水閥概述:

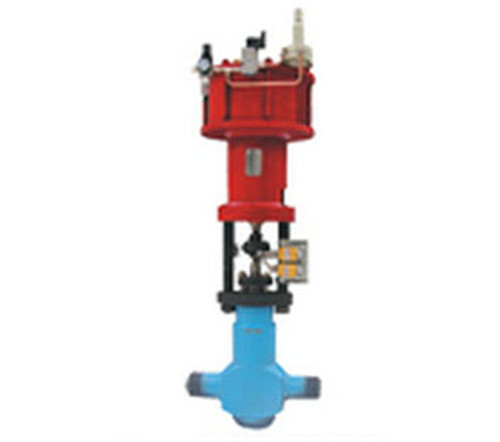

主蒸汽疏水閥STR是一種串級式高壓差調節閥,該閥適用於火力發電廠主蒸汽和再熱蒸汽管道等的疏水係統。控製高溫高壓降飽和水,高溫蒸汽疏水閥可以是電動或者氣動,也可以是手動操作。氣動或電動疏水閥型號是STR,手動疏水閥型號是MTR,它是大型火力發電機組的關鍵閥門之一。
高溫蒸汽疏水閥的主要優點:
流體通道串級時,不斷改變流體方向,控製流體速度30m/s,防止空化破壞。
節流麵與密封麵分開,根據疏水流量設有不同的節流元件,閥內主件表麵硬化處理,硬度可達到HRC70左右,關閉嚴密,壽命長。
閥體組件采用自內壓密封結構,壓差越大,密封性越好。
閥體組件與執行機構采用浮動式連接。可以消除閥芯與推杆不同心造成的卡死想象。
![]() 技術參數和性能
閥體
形 式 鑄造或鍛造的直通式閥體
公稱通徑 DN65,80,100,125,150,200,250,300
公稱壓力 PN1.6,4.0,.6.4Mpa
連接形式 法蘭連接 BW焊接
材 料 WCB
工作溫度 小於420度
填 料 高溫石墨編織填料
閥內組件
閥芯形式 壓力平衡式單座閥芯
流量特征 等百分比或線性
材 料 440B 特種不鏽鋼
執行機構
形 式 汽缸活塞執行機構或電動執行機構
供氣壓力 0.5Mpa
氣源接頭 RC1/4
環境溫度 -30-70度
附 件 (氣動執行機構)定位器,手輪機構,空氣過濾減壓閥
性能
泄漏量 金屬閥座符合標準符合ANSI B16.104—1976 IV級
回 差 小於全行程的3%(不帶定位器)小於全行程的1%(帶定位器)
線 性 小於全行程的+-5%(不帶定位器)小於全行程的+-1%(帶定位器)
可調範圍 50:1
閥體
公稱通徑 DN25,32,40,50
公稱壓力 PN32, 42Mpa
連接形式 BW焊接式
材 料 12Cr1MoV鍛件
介質溫度 小於560度
閥內組件
閥芯形式 迷宮套筒式閥內組件,串級套筒式閥內組件
材 料 不鏽鋼
填 料 石棉與石墨編織填料
流體方向 高進低出
執行機構 氣缸執行機構,電動執行機構,手動執行機構
作用形式 氣—開式或氣關式兩位動作
泄漏量 符合ANSI B16.104—1976 V級
回 差 小於全行程的3%(不帶定位器)
線 性 小於全行程的+-5%(不帶定位器)
標準附件 執行機構帶手輪機構和二位三通電磁閥
公稱通徑和額定行程
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量係數 7.介質種類和溫度範圍 8.閥前後壓力(壓差) 9.電源電壓和控製信號 10.其它特殊要求 | ||||||||||||||||||
