應用範圍：

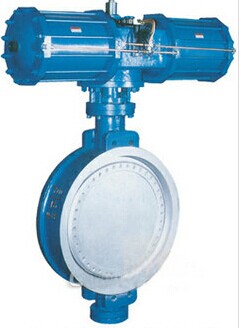

法蘭式三維偏心硬密封蝶閥用於石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置。 選用不同的材質，有手動氣動電動，蝶閥可分別適用於水、汙水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。被廣泛用於治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

結構特點：
三偏心結構：閥杆軸線與蝶板密封麵間偏置一個尺寸A，並與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封麵會在開啟的瞬間立即脫離閥座密封麵，在其90°～0°關閉時，隻有在關閉的瞬間，其蝶板圓錐形密封麵才會接觸並壓緊閥座圓錐形密封。所以閥座與蝶板上的密封麵之間無任何摩擦，去除了磨損和泄漏的可能性。

扭矩密封：
三偏心的結構使蝶閥關閉時，其密封副兩密封麵之間的密封比壓由外加於閥杆的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

軟硬層疊式金屬密封結構：
蝶板密封圈采用軟硬層疊式不鏽鋼片和柔性石墨板的密封麵，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

雙向密封：因密封麵錐角小於密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，並能承受一定的反向壓力衝擊。

防火結構：全金屬結構本身具有火災安全的特性。

閥體密封麵：采用堆焊硬質合金或不鏽鋼，使得密封麵強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。

密封圈：密封圈由壓板夾在蝶板上，易於安裝、調節和更換。

閥杆的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。

三維偏心硬密封蝶閥操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截斷介質，也可任意調節介質流量。

標準規範：
設計製造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

零件材料與工況：
