三偏心硬密封蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 偏心蝶閥

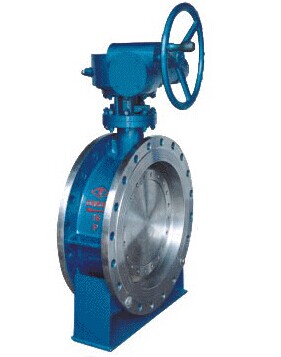

名    稱: 三偏心硬密封蝶閥
型    號: D343H
檢索關鍵字: 三偏心硬密封蝶閥 三偏心蝶閥 硬密封蝶閥
產品名稱: 三偏心硬密封蝶閥
產品型號: D343H
產品口徑: DN50~DN1600
產品壓力: 0.6~2.5MPa
產品材質: 鑄鐵、鑄鋼、不鏽鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 4006607301
產品詳情

產品介紹:
多層次三偏心硬密封蝶閥采用三偏心多層次金屬硬密封結構,被廣泛用於介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。

應用範圍:
治金、電力、石油化工、以及給排水和市政建設等工業管道

結構特點:
1、硬密封蝶閥采用三偏心硬密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不鏽鋼製作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封麵采用堆焊鈷基硬質合金,密封麵耐磨損,使用壽命長。
4、大規格蝶板采用絎架結構,強度高,過流麵積大,流阻小。
5、根據用戶需求,閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能,安裝時不受介質流向的限製,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用。

標準規範:

設計製造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

零件材料與工況:

型號
D343H-16
D343H-16P
D343H-16R
工作壓力(MPa)
1.6
適用溫度(℃)
≤425
≤200
適用介質
水、油或非腐蝕性介質
硝酸類介質
醋酸類介質
材料
閥體、蝶板
WCB
CF8/304
CF3M/316L
閥杆
2Cr13
304
316L
閥體密封麵
堆焊 507
蝶板密封麵
304+柔性石墨
304+PTFE
304+PTFE
填料
柔性石墨
PTFE
PTFE
