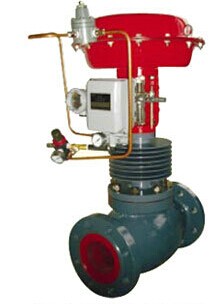

氣動薄膜套筒調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 套筒式調節閥
名    稱： 氣動薄膜套筒調節閥
型    號： ZXM型
檢索關鍵字： 氣動薄膜套筒調節閥 薄膜套筒調節閥 上海閥門
產品名稱： 氣動薄膜套筒調節閥
產品型號： ZXM型
產品口徑： DN20-200
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
產品詳情

產品概述：
ZXM型新係列氣動薄膜套筒調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用於精確控製氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於流量大，壓差大，泄漏量要求不高的場合。
本係列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64，閥體口徑範圍由DN20～200，適用流體溫度由-200℃至+560℃，其範圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種品種、規格可供選擇。

產品特點：
·采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
·套筒互換性強，拆裝方便，容易維修。
·全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
·閥體按流體力學原理設計成等截麵低流阻流道，可調範圍大，固有可調比為50，額定流量係數增大30％。
·執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
·ZXMV型波紋管密封型調節閥，對移動的閥杆形成了完全的密封，堵絕流體外漏。
·ZXMJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合。

零件資料：
閥體、閥蓋：HT200，ZG230-450、 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥頭：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 紋 管：1Cr18Ni9Ti
填 片：橡膠石棉板、10#、 1Cr18Ni9Ti石棉纏繞墊片
膜 蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥杆、推杆：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13

技術參數：

公稱通徑 DN(mm ） 20 25 32 40 50 65 80 100 125 150 200
額定流量係數
Kv		 直線 6.9 11 17.4 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630

額定行程 L(mm)

 16 25 40 60

膜片有效麵積 Ae(cm 2 )

 280 400 600 1000

信號範圍 Pr(kPa)

 20 ～ 100 、 40 ～ 200

氣源壓力 Ps(MPa)

 0.14 、 0.25

固有流量特性

 直線、等百分比

固有可調比

 50

允許泄漏量

 硬閥座不平衡型： IV 級 軟閥座： VI 級

公稱壓力 PN(MPa)

 1.0 、 1.6 、 4.0 、 6.4
工作溫度 t
( ℃ )		 常溫型 -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
散熱型 -40 ～ 450 、 -60 ～ 450
高溫型 300 ～ 560
低溫型 -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

*本產品性能指標貫徹GB/T4213-92標準 ◆標準型、散熱型、高溫型外形尺寸表

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
A 282 308 394 498
L PN16 ， 40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H 1 PN16 52.5 57.5 70 75 82.5 92.5 100 110 125 142.5 170
PN40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
PN64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5
H 標準型 PN16 429 438 474 477 502 626 662 687 836 896 987
PN40 429 438 474 477 502 626 662 695 845 896 1000
PN64 456 468 511 525 535 663 673 705 868 958 1260
散熱高溫型 570 570 610 610 630 730 810 820 960 1090 1180

*散熱、高溫型高度(H)為PN16的數值**夾套型高度H1及H均增加15％◆波紋管密封型外形尺寸表單位：mm

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
A 282 308 394 498
L 150 160 180 200 230 290 310 350 400 480 600
H 1 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
H 波紋管型 499 511 560 617 620 710 767 792.5 870 1057.5 1087.5

規格重量:

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
標準型 PN16 16 17 19 21 23 35 48 57 64 70 90
PN40 16 17 19 21 23 35 48 60 67 74 95
PN64 20 21 25 30 33 44 71 91 100 115 145
散熱高溫型 17 18 20 22 25 36 51 60 62 74 95
波紋管型 20 21 25 30 33 48 71 91 102 115 145
低溫型 20 21 23 26 28 42 58 69 77 84 108

*本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據

連接標準：
◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按JB78-59 鑄鋼法蘭按GB9113-88、JB／T79.1-94
·法蘭密封麵型式：PN10、PN16為凸麵； PN40、PN64為凹凸麵、閥體為凹麵。
·結構長度按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16X1.5
·夾套保溫型夾套載熱體接口：對焊Φ18X4
* 閥體法蘭及法蘭端麵距離可以按用戶指定的標準製造。
如：ANSI、JIS、DIN等標準。

◆訂貨須知：
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量係數(Kv)
·固有流量特性
·介質名稱
·工作溫度及範圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
