您當前的位置--首頁 > 產品中心 > 小口徑套筒單座調節閥

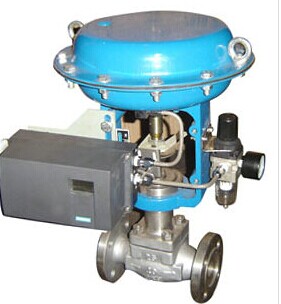

小口徑套筒單座調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 套筒式調節閥
名    稱： 小口徑套筒單座調節閥
型    號： KHLC
檢索關鍵字： 小口徑套筒單座調節閥 小口徑單座調節閥 上海閥門
產品名稱： 小口徑套筒單座調節閥
產品型號： KHLC
產品口徑： DN20-25
產品壓力： 0.6~10.0Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
產品詳情

技術參數和性能

閥體
型式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI125、150、300、600
　　　　　JIS10、16、20、30、40K
　　　　　PN1.6、4.0、6.4Mpa
連接型式：法蘭　FF、RF、RJ和LG
按 JIS B2201或ANSI B16.5和JB/T79.1凸麵、JB/T79.2 PN4.MPa
　　焊接：嵌接焊SW。
　　材料：HT200， ZG25I　ZG1Cr18Ni9和ZG0Cr17Ni12Mo2、1.25Cr0.5Mo,5.0Cr.0.5Mo、SCPH21，SCPH61， Ti。
上閥蓋常溫型（P）：-17 ~ 2300C
　　　　 伸長Ⅰ型（E1）：-45 ~ -170C，230 ~ 5660C
　　　　 伸長Ⅱ型（E2）：整體式（E2I）：-100 ~ -450C
　　　　 焊接式 （E2W）：-196 ~ -1000C
備注：工作溫度不準超過各種材料的允許範圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件
閥芯型式:單座套筒式柱塞閥芯。
流量特性:等百分比特性和線性特性
套筒型式:分離式套筒
材料:17-4PH和0Cr17Ni12Mo2

執行機構
型　　式:HA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧範圍:0.02～0.10,0.08～0.24MPa
供氣壓力:0.14，0.16，0.28MPa
氣源接頭:Rc1/4
環境溫度:-30～+700C
閥作用型式:氣 ─ 開或氣 ─ 關式。
附件：定位器、手輪機構、氣動閥位傳送器。

性能　　
泄漏量：符合標準ANSI　B16.104─1976Ⅳ級,小於額定Cv的0.01%
回差：　小於全行程的1%(帶定位器)、小於全行程的3%(不帶定位器)
線性：　小於全行程的　1%(帶定位器)
　　　　　　 小於全行程的　5%(不帶定位器)
備注:采用標準的V型聚四氟乙烯填料。
可調範圍：50：1（Cv≥0.25）、30：1（Cv≤0.16）

訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度範圍 7.閥前後壓力(壓差) 8.密封形式 9.配套附件
