蝶閥使用原理及安裝說明
2019/8/16-蝶閥使用原理及安裝說明
蝶閥的開度與流量之間的關係，基本上呈線性比例變化。如果用於控製流量，其流量特性與配管的流阻也有密切關係，如兩條管道安裝閥門口徑、形式等全相同，而管道損失係數不同，閥門的流量差別也會很大。
如果閥門處於節流幅度較大狀態，閥板的背麵容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。

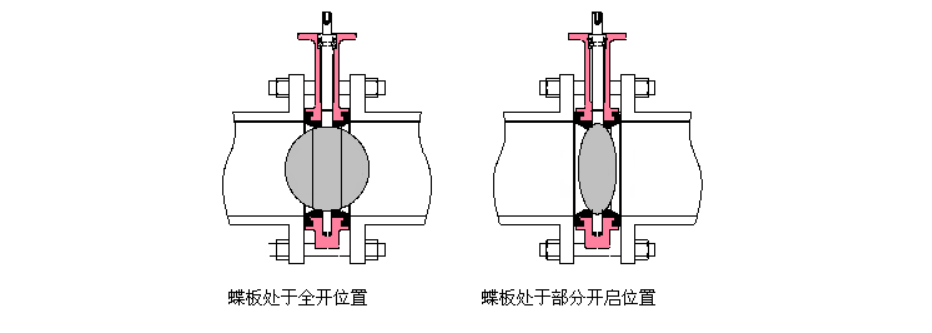

蝶閥處於中開度時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成完成不同的狀態，一側的蝶板前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥板形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下麵會產生負壓，往往會出現橡膠密封件脫落。
蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由於水深，閥軸上、下水頭差所產生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處於中間開度時，由於水流動力矩起作用，操作機構需要自鎖。
