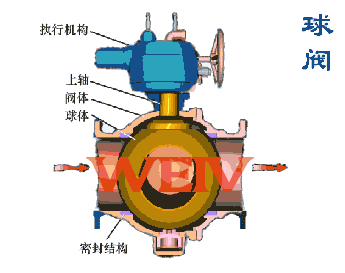

球閥的工作原理（圖）

2019/8/16-球閥的工作原理（圖）

球閥的啟閉件是帶有圓形通道的球體，繞垂直於通道的軸線旋轉，球體隨閥杆轉動從而達到啟閉通道的目的。球閥隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。可根據工況需要，裝配不同的驅動裝置形成多種不同控製方法的球閥，如電動球閥，氣動球閥，液動球閥等等.

球閥工作原理：
當球閥旋轉90度時，在進、出口處應全部呈現球麵，從而關閉閥門，截斷介質的流動。
當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，並且基本沒有流阻力。

球閥結構原理：

1．球閥不受安裝方向的限製，介質的流向可任意。流體阻力小，全通徑的球閥基本沒有流阻。
2．球閥結構簡單，相對體積小，重量輕，便於維修。
3．緊密可靠。它有兩個密封麵，而且目前球閥的密封麵材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空係統中也已廣泛使用。
4．球閥適用於經常操作，啟閉迅速、輕便。 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．球閥密封性能好。在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
7．適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中。
9、球閥流體阻力小，無振動，噪聲小。

聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海惠夏閥門製造有限公司官網：www.lqjhzx.com。
