- 閥門型號：ZJHM
- 通徑規格：DN25～DN300mm
- 結構形式：壓力平衡式閥芯
- 閥體材質：鑄鋼（WCB）、不鏽鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-17℃-450℃（具體見產品詳情）
- 應用範圍：石油、化工、電力、冶金等工業
- 產品特點：大容量，允許壓差大，操作穩定，維護簡單

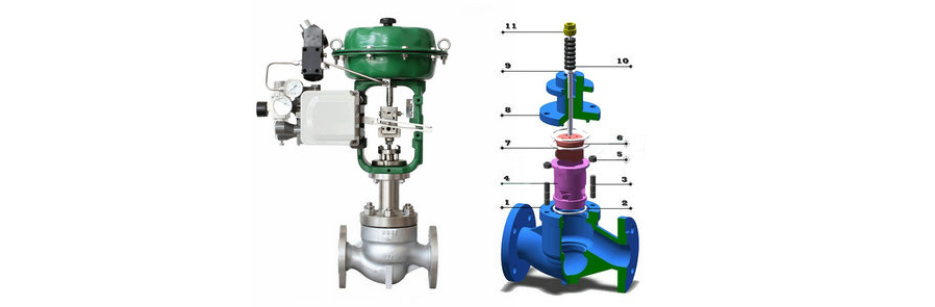

氣動薄膜套筒調節閥概述：
ZJHM氣動薄膜套筒調節閥是一種高性能、大容量調節閥產品，采用套筒導向，導向麵積大，穩定性好，可以快速在線更換閥內件，維修效率高，節約人力和時間。氣動薄膜套筒調節閥因其穩定性好、維護簡單而廣泛應用，壓力平衡式閥芯，消除了閥瓣上的大部分靜態不平衡力，並有一定的阻尼作用，可以減小流體流動引發的振動，特別適用於泄露量要求不高、閥前後壓差較大的場合！
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向麵大，可改善由渦流和衝擊引起的振蕩，並減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
氣動薄膜套筒調節閥原理：
氣動薄膜套筒調節閥是自動化控製係統中儀表的重要執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控製係統輸入的（0-10mA DC或4-20mA DC）電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，從而改變閥門開度位移，達到對管路流體介質流量、壓力、溫度、液位等工藝參數精確調節控製！
氣動薄膜套筒調節閥參數：
| 閥體 |
| 形 式 |
直通鑄造球型閥 |
| 公稱通徑 |
25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
| 公稱壓力 |
PN16、40、64bar |
| 法蘭標準 |
JB/T79.1-94、79.2-94等 |
| 材 料 |
鑄鋼( ZG230450)、不鏽鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 |
螺栓壓緊式 |
| 填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 結構形式 |
套筒式 |
| 閥內組件 |
| 閥芯型式 |
壓力平衡式閥芯 |
| 流量特性 |
等百分比特性和線性特性 |
| 材 料 |
不鏽鋼、不鏽鋼堆司太萊合金、鈦和耐腐蝕台金等。 |
氣動薄膜套筒調節閥執行器：
| 執行機構 |
| 型 式 |
ZHA/B多彈簧薄膜執行機構 |
| 型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效麵積cm2 |
350 |
350 |
560 |
900 |
1400 |
| 行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧範圍KPa |
20-100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140-400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30-70℃ |
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海冈本视频网站閥門製造有限公司官網：www.lqjhzx.com。
