• 閥門型號：ZJHQ、ZJHX
• 通徑規格：DN20～DN200mm
• 結構形式：直通鑄造三通閥
• 閥體材質：鑄鋼（WCB）、不鏽鋼（304、316、316L）
• 公稱壓力：PN16、PN40、PN64
• 適用溫度：-196℃-450℃（具體見產品詳情）
• 應用範圍：液體、氣體、蒸汽等介質
• 產品特點：可代替兩台互為開關的單、座調節閥

氣動薄膜三通調節閥概述：

氣動薄膜三通調節閥特點：

氣動薄膜三通調節閥應用於比例調節或旁路調節，尤其適用於石油工業熱交換器的流體溫度控製係統的調節，公稱通徑和壓差較小時，合流閥可用於分流場合，但公稱通徑大於80mm和壓差較大的分流場合，不能互換使用。
氣動薄膜三通調節閥參數：

閥體
形      式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、792-94等
材      料	鑄鋼( ZG230450)、鑄不鏽鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋	標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	直通鑄造三通閥

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材      料	不鏽鋼、不鏽鋼堆司太萊合金、鈦和耐腐蝕台金等

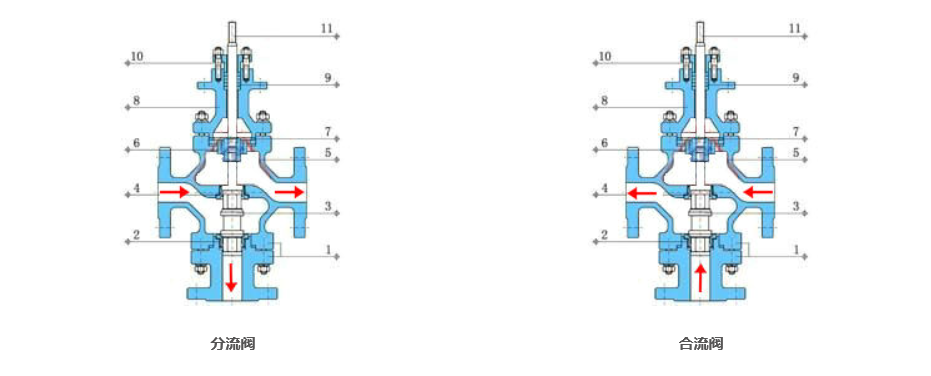

氣動三通調節閥原理:[氣動三通調節閥工作原理動態圖】

氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用於將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。
氣動三通調節閥執行機構：

執行機構
型      式	ZHA/B多彈簧薄膜執行機構
型      號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧範圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RCl/4"
環境溫度	-30-70℃

閥作用形式

氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
