氮封裝置

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 自力調節閥
名    稱: 氮封裝置
型    號: ZZYVP
檢索關鍵字: ZZYVP氮封裝置,ZZYP快速泄放閥,ZZV微壓調節閥

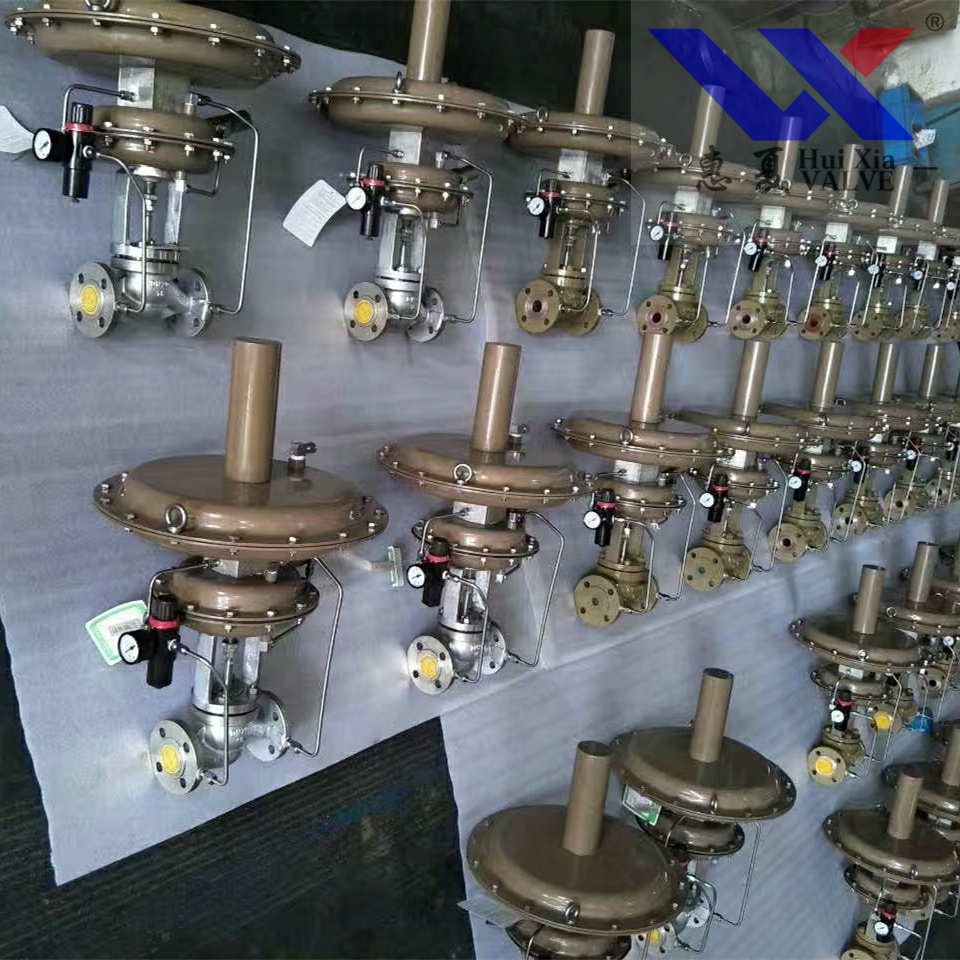

ZZYVP氮封裝置主要用於儲罐頂部氮氣壓力恒定控製,以保護罐內物料不被氮化及儲罐安全。氮封裝置由ZZYP快速泄放閥及ZZV微壓調節閥兩大部分組成。快速泄放閥由壓力控製器及ZMQ-16K型單座切斷閥組成。
       儲罐內壓力升高至設定壓力時,快速泄放閥迅速開啟,將罐內多餘壓力泄放。微壓調節閥在儲罐內壓力降低時,開啟閥門,向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下,現場壓力較高,必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa,壓力可按分段設定,從0.5Kpa 至66 Kpa以下,介質溫度溫度≤80℃。

【產品特點】

       氮封裝置的供(泄)氮壓力設定方便,且可在連續生產的條件下進行;氮氣壓力設定範圍廣,低至0.5Kpa(50mm.w.c),高至Kpa,比值達132倍,壓力檢測膜片有效麵積大,設定彈簧剛度小,動作極靈敏。
       供氮壓力調整:在ZZV型微壓調節閥壓力調節範圍內選定一設定值如1Kpa(100mm.w.c),通過調節調整螺絲2以改變彈簧3的預壓縮(拉伸)量來達到;泄氮壓力調整:在ZZDQ快速泄放閥在的壓力控製器部分,通過調整座3,改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁,泄氮設定值應遠離供氮壓力值,如2Kpa(200mm.w.c);呼吸閥高定值調整:在上述兩設定值調整好後,為避免呼吸閥啟閉頻繁,呼吸閥設定值應大於泄壓設定值。

【主要零件材質】
閥體:ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12No2Ti
閥芯閥座:1Cr18Ni9Ti、Cr18Ni12No2Ti
膜片:丁腈橡膠增強滌綸織物
波紋管:1Cr18Ni9Ti

【技術參數】

公稱通徑DN(mm)
20
25
32
40
50
65
80
100
額定流量係統(KV)
ZZCP/ZZVP
8
11
20
32
50
80
100
160
ZZCN









53
83

額定行程
6
8
10
15
20
公稱壓力PN(MPa)
0.10 1.0
差壓調節範圍(KPa)
0.5-5.5 5-10 9-14 13-19 18-24 22-28 26-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100
介質溫度(℃)
≤80
調節精度(%)
≤10
允許泄漏量(1/h)
ZZCP/ZZVP
10-4×閥額定容量(Ⅳ級)
ZZCN
5×10-3×閥額定容量(Ⅱ級)
