BQ641F氣動保溫球閥產品說明：

BQ641F氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。由於采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
產品特點：

產品零部件材料：

執行器技術參數		閥體參數
氣壓	0.3MPa-0.7MPa	公稱通徑	DN100～200mm
輸出力矩	3～10000N·M	公稱壓力	PN0.1～1.6MPa
任選功能	雙作用、但作用零件材料	閥軸材質	304/316不鏽鋼
零件材料	殼體：鋁合金表麵陽極化處理。 端蓋：鋁合金表麵噴塑處理。 活塞/齒條：鋁合金	閥體材質	碳鋼、304/316/316L不鏽鋼
密封O型圈	丁睛橡膠=NBR70	球體材質	碳鋼、304/316/316L不鏽鋼
軸承墊圈/導環	塑料	閥座密封
動作時間	1-5秒	結構形式	RPTFE、PTFE、對位聚苯
環境溫度	-20°～90°	溫度	≤180℃
氣動附件	電磁閥、電氣定位器、 限位開關、氣源處理三聯件 （有減壓器、過濾器、油霧器） 手輪機構。	適用介質	水
特點	超寬麵齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸麵有低磨擦 材料製成的滑動軸承襯套、導向。 單作用式有保險彈簧座。1	特點	啟閉無摩擦、上裝式結構等

產品外形及結構尺寸：

公稱通徑（DN）		L	E	H	W	管螺紋
(mm)	(in)					P
20	3/4"	117	58.5	101	170	G3/4"
25	1"	127	62.5	106	170	G3/4"
40	1 1/2"	165	63.5	125	250	G3/4"
50	2"	178	68	135	250	G3/4"
80	3"	229	82	193	350	G3/4"
100	4"	254	83	265	420	G3/4"
150	6"	292	95	355	1000	G3/4"
200	8"	330	100	410	1300	G3

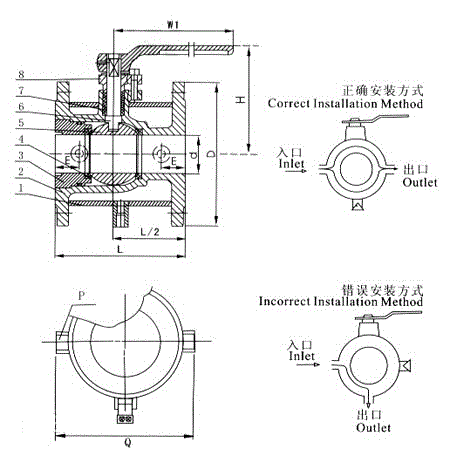

 產品外型及結構尺寸示意圖：

聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海惠夏閥門製造有限公司官網：www.lqjhzx.com。
