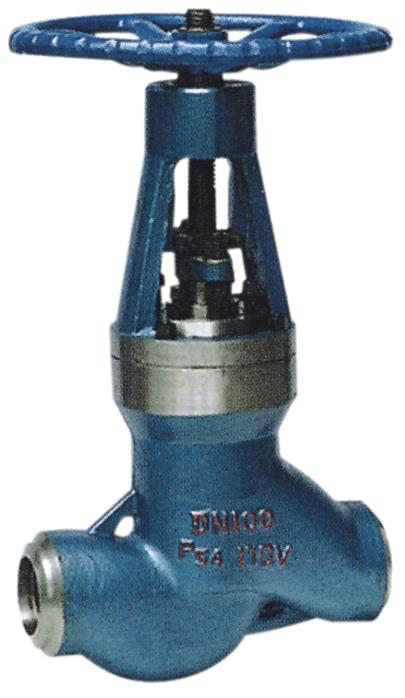

電站截止閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 電站閥門係列
名    稱: 電站截止閥
型    號: J61Y
檢索關鍵字: 電站截止閥,上海惠夏閥門,上海品牌閥門製造商,知名閥門廠家,閥門生產廠家,
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
   產品詳情

電站截止閥產品介紹:
電站截止閥也稱電站專用截止閥,電站截止閥與其他截止閥產品相比的特點是高溫高壓,獨特的自密封設計,壓力越高,密封越可靠。由於性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。製造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嚐試合理,填料加緩蝕劑,密封可靠,開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥杆處不會外漏。


電站截止閥應用範圍:
電站截止閥適用於Class1500~3500Lb、工作溫度-29~570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為:水、油品、蒸汽等非腐蝕性介質。


電站截止閥結構特點:
1.產品設計製造按ASME B16.34、E101標準,可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構,內腔壓力越高密封性能越好。
3.支管兩端為對焊連接,適應不同的接管要求。
4.閥瓣、閥座的密封麵采用stellite 司太立鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
5.閥蓋填料函嚐試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥杆處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控製,電動裝置分別配有專用電機、減速器、轉矩控製機構,現場操作機構,手動、電動切換機構。除就地操作外,還可進行遠距離操作。


電站截止閥標準規範:
設計製造標準:ASME B16.34、E101
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008


產品型號

對接焊端

產品型號

GB1224
ANSI B16.25



J61Y – P54/100V

J61Y - 200

J61Y - P54/140V

J61Y - 250

J61Y - P54/170V

J61Y - 320

J61Y - P57/170V

性能規範


型號

公稱壓力
PN (MPa )

試驗壓力 (MPa )

適用溫度 (℃)

適用介質

強度試驗

密封試驗

J61Y - 200

20.0

30

22

425


蒸汽
油品

J61Y - 250

25.0

37.5

27.5

J61Y - 320

32.0

48

35.2

J61Y – P54/100V

P54/100V

30

11

540

J61Y - P54/140V

P54/140V

40

15.4

J61Y - P54/170V

P54/170V

48

19

J61Y - P57/170V

P57/170V

63

19

570

標準與規範

設計與製造

結構長度

壓力 – 溫度等級

試驗標準

E101
JB/T3595
DL/T531

E101
JB2766
GB/T15188.1

E101
JB/T3595

E101
JB/T9092

主要零件材料

零件材料

材料牌號

閥   體

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

閥   蓋

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

閥   瓣

WCB   A105

WC6  25Cr2MoV

WC9 25Cr2MoV

閥   杆

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

閥   座

25 + STL

304

304

密封環 ( 墊 片 )

增強柔性石墨 / 軟鋼

填   料

增強柔性石墨

閥 杆 螺 母

ZCuAl10Fe3 / D2

J61Y手動截止閥

型號

公稱通徑
DN(mm)

尺   寸 ( mm )

重 量
Kg

d

L

H

Do

J61Y-200

50

55

350

497

350



100

109

600

806

600



J61Y-250

10

10

110

230

150

3.8

20

19

150

272

180

6.8

25

22

180

308

250

11.2

32

26

180

308

250

11.8

40

36

250

493

350

36.5

50

42

250

493

350

36.5

65

56

340

775

450

120

80

64

390

848

500

150

100

84

480

910

600

240

J61Y-P54/100V

10

12

110

170

150

2.5

20

23

150

270

200

9.2

25

27

180

270

200

9.5

32

32

180

365

250

15

40

36

250

493

320

38

50

45

350

580

320

75

65

57.6

430

605

350

105

80

74

470

660

500

115

100

84

480

910

600

250

J61Y-320
J61Y-P54/140V

10

10

110

230

150

3.8

20

19

150

272

200

6.8

25

22

180

318

250

11.2

32

26

180

308

250

11.8

40

36

250

493

350

36.5
