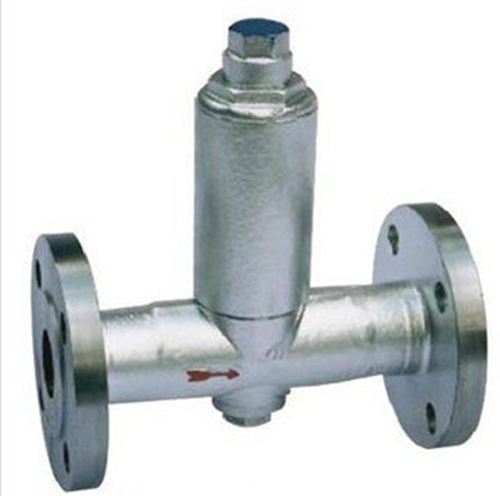

液體膨脹式蒸汽疏水閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 過濾器係列
名    稱: 液體膨脹式蒸汽疏水閥
型    號: CS44H
檢索關鍵字: 液體膨脹式汽疏水閥 上海冈本视频网站閥門 上海品牌閥門製造商 知名閥門廠家 閥門生產廠家
產品名稱: 液體膨脹式蒸汽疏水閥
產品型號: CS44H
產品口徑: DN15-50
產品壓力: 1.6-4.0Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
  產品詳情

液體膨脹式蒸汽疏水閥用途及使用範圍:
  CSl4FH-16C、CS44FH-16C型液體膨脹式疏水閥是屬於熱靜力式疏水閥的一種,它可以在蒸汽管網和用汽設備中,及時的排除冷凝水和自動的阻止蒸汽泄漏,從而可以保證供汽,用汽設備的正常進行,提高蒸汽輸送和熱源效率,該產品其關鍵感溫內件,采用優質鋼波紋管,特殊焊接工藝製成,節能效果顯著。

液體膨脹式蒸汽疏水閥結構特點與工作原理
  (一)結構特點:
1、具有排水溫度調節機構,可在80-100℃之間調節,使用方便。
2、排水是連續的,而且沒有噪音。
3、溫度敏感元件,采用不鏽鋼耐腐蝕。
4、不受振動,蒸汽壓力波動和水鋰的影響。
5、體積小、重量輕、安裝方便。


(二)工作原理:
      疏水閥的溫度元件中充滿了液體,當冷凝水低於給定溫度80-100℃時,元件中的液體體積變小,元件收縮,閥瓣打開冷凝水排出,反之,當冷凝水反蒸汽高於80-100℃時,元件彭脹,閥瓣關閉,阻止了介質流出,可通過閥門的調節機構,調整80-100℃中任意給定角度。



液體膨脹式蒸汽疏水閥主要外形及連接尺寸
Main External And Connecting Dinension

型號
Type

公稱通徑

A

B

C

型號
Type

公稱通徑

L

H

D

D1

D2

b

f

Z-φd

CS14

F

H

-

16

C

25

40

15

170

88

35

  F 16
CS44H-25C       40

15

150

195

95

65

45

14

2

4-φ14

20

170

88

35

20

150

205

105

75

55

14

2

4-φ14

25

180

90

42

25

160

215

115

85

65

14

2

4-φ14

32

190

95

48

32

200

230

135

100

78

16

2

4-φ18

40

210

105

55

40

230

250

145

110

85

16

3

4-φ18

50

210

108

55

50

230

270

160

125

100

16

3

4-φ18
