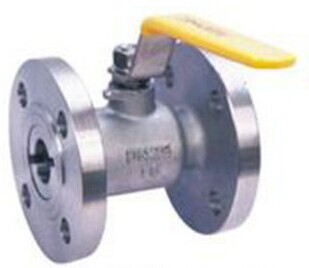

整體式法蘭球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 整體式球閥
名    稱: 整體式法蘭球閥
型    號: QJ41F
檢索關鍵字: 整體式法蘭球閥 法蘭球閥 上海閥門
產品名稱: 整體式法蘭球閥
產品型號: QJ41F
產品口徑: DN15~100
產品壓力: 1.0~10.0MPa
產品材質: 碳鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

產品介紹:
整體式球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。整體式球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點,整體式球閥與截止閥、柱塞閥、排汙閥,結構長度相符,擴大了球閥使用範圍,廣泛用於石油、化工、橡膠、造紙、製藥等行業,可替代截止閥、柱塞閥、快速排汙閥。

應用範圍:
整體式球閥適用介質:水、蒸汽、導熱油等酸類,使用溫度:≤350℃。

標準規範:
設計製造標準:GB/T 12237-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

結構特點:
該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料,使球體表麵粗糙度和圓度達到標準要求,從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥杆驅動球體旋轉,使介質順利通過。

性能參數:

型號
公稱壓力
(MPa)
強度試驗壓力
(MPa)
密封試驗壓力
(MPa)
適用溫度
(℃)
適用介質
QJ41F-16C 1.6 2.4 1.8 -28~+300 (M/F) 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ41F-16C 2.5 3.8 2.8 -28~+350 (PPN)

零件材料與工況:

序號 零部件名稱 材料
1 閥體 球墨鑄鐵、碳素鋼、鑄不鏽鋼
2 密封圈 (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3 不鏽鋼
4 填料 聚四氟乙烯
5 填料壓蓋 QT450-10球墨鑄鐵
6 閥杆 碳素鋼、鉻不鏽鋼
7 手柄 碳鋼

主要尺寸及重量:

型號 規格 尺寸
L D D1 D2 z-φd H b
QJ41M/F-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24
