一、結構特點及用途: 1、流體阻力小:球體和閥體的連接管道截麵相等,且球體通道采用圓弧連接,介質通過球體是,流體阻力小。 2、密封性能好:閥座采用具有一定彈性變形和高強度的PTFE材料,達到良好密封性能保證了閥門的穩定性。 3、使用壽命長:閥門的閥芯和光見頸材料采用奧氏不鏽鋼,閥座材料選用PTFE,能達到良好的抗腐蝕性作用,延長了閥門的使用壽命。

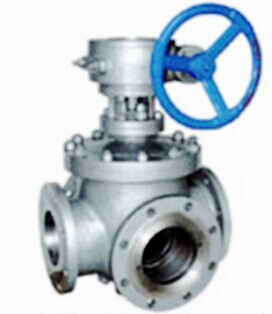

四通球閥工作原理 如圖所示“LL”型四通球閥隻需操作扳手或執行器將球體轉動90度,可同時對兩種介質的流向進行切換,既方便又迅速,實現一閥多用的效果。
三、主要零件材料及性能
|
閥體 |
閥杆 |
閥球 |
密封麵 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本體材料 |
柔性石墨
不鏽鋼加柔性石墨
08軟鋼
F304 F316 |
柔性石墨
編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
|
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|
LCB |
304 |
304 |
-46-354℃ |
|
CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
|
CF3 |
304L |
304L |
|
CF8M |
316 |
316 |
|
CF3M |
316L |
316L |
四、優點
1、手動部分可采用鋼板壓製的手柄或不鏽鋼鑄造的手柄。手柄設有限位結構,在閥門開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥杆采用A182F(1Cr13)整體鍛造並調製處理,硬度達到HB220~250。閥杆通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥杆設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥杆在一定的潤滑情況下實現可靠的密封。
4、根據需要,球閥可設計成防靜電結構,在球體與閥杆、閥杆與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保係統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式,DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構,在閥座和閥杆部位加裝注脂閥,緊急情況下可暫時密封,並可根據需要加長閥杆以適宜埋地鋪設得場所
五、PN1.6MPa主要連接尺寸及重量
|
公稱通經DN |
150 |
200×
150 |
200 |
250×
200 |
250 |
300×
250 |
300 |
350×
300 |
350 |
400×3
50 |
400 |
450×
400 |
450 |
500×
450 |
500 |
600×
500 |
600 |
|
球孔d1 |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
500 |
500 |
600 |
|
L |
570 |
570 |
670 |
670 |
760 |
760 |
850 |
850 |
980 |
980 |
1080 |
1080 |
1220 |
1220 |
1360 |
1360 |
1750 |
|
H |
219 |
219 |
273 |
273 |
360 |
360 |
395 |
395 |
430 |
430 |
470 |
470 |
550 |
550 |
580 |
580 |
700 |
|
手動 |
H1 |
330 |
330 |
398 |
398 |
495 |
495 |
580 |
580 |
625 |
625 |
670 |
670 |
698 |
698 |
840 |
840 |
1050 |
|
E |
- |
- |
116 |
116 |
116 |
116 |
171 |
171 |
171 |
171 |
257 |
257 |
257 |
257 |
257 |
257 |
150 |
|
F |
- |
- |
350 |
350 |
350 |
350 |
400 |
400 |
420 |
420 |
400 |
400 |
420 |
420 |
400 |
400 |
410 |
|
W |
1050 |
1050 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
電動 |
H2 |
554 |
554 |
600 |
600 |
652 |
652 |
760 |
760 |
770 |
770 |
830 |
830 |
- |
- |
940 |
940 |
1020 |
|
L1 |
235 |
235 |
235 |
235 |
235 |
235 |
259 |
259 |
400 |
400 |
400 |
400 |
- |
- |
410 |
410 |
410 |
|
氣動 |
H3 |
666 |
666 |
736 |
736 |
926 |
926 |
1059 |
1059 |
1127 |
1127 |
1393 |
1393 |
1468 |
1468 |
1538 |
1538 |
1370 |
|
L2 |
776 |
776 |
736 |
736 |
776 |
776 |
1060 |
1060 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
1360 |
1360 |
2840 | |
