直接作用壓力調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 壓力調節閥
名    稱： 直接作用壓力調節閥
型    號： ZMHN
檢索關鍵字： 直接作用壓力調節閥 壓力調節閥 上海調節閥
產品名稱： 直接作用壓力調節閥
產品型號： ZMHN
產品口徑： DN25-200
產品壓力： 0.6~10.0Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 4006607301
產品詳情

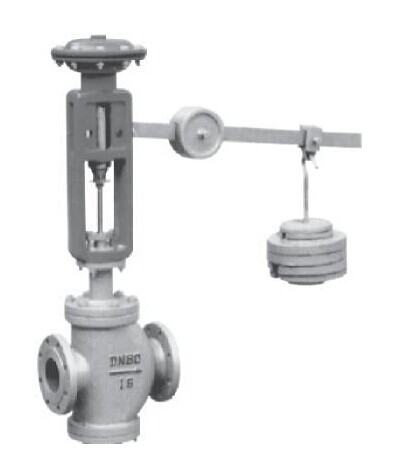

直接作用壓力調節閥概述：

ZMHN直接作用壓力調節閥,是一種不需外加能源和操作介質,根據被控製流體的能量自行操作並保持閥前或閥後變量恒定的調節閥,用來自動調節溫度在200 ℃以下的非浸蝕氣體、石油、蒸汽壓力為給定值,具有結構簡單、動作可靠、維護方便，防火防爆和價廉等優點。

直接作用壓力調節閥工作原理：

閥後式直接作用壓力調節閥的調節信號，由閥後管道內取得，它隨著作用在膜室上被調節壓力的增加，克服重錘所產生力後,閥芯向下移動, 逐漸與閥座閉合,使流通截麵減小，閥芯向上運動,流通截麵增加,直到被調壓力等於給定值為止。 閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生力後，閥芯向下移動,逐漸離開閥座,使流通截麵增加,直到閥前的壓力下降到給定值;反之,當膜室上壓力見效時,重錘所產生的力使閥芯上升,逐漸與閥座閉合,使流通截麵減小，直到閥前壓力增高到給定值為止。

直接作用壓力調節閥技術參數和性能：

調節範圍：1號膜室：0.5～1.3;2號膜室：0.1～0.5;4號膜室：0.015～0.1MPa

直接作用壓力調節閥閥體：
型式：直通雙座鑄造球型閥公稱通徑：25、32、40、50、65、80、100、125、150、200mm 公稱壓力：PN1.6MPa 法蘭標準：JB79-59、JB78-59等材料：鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti）等介質溫度：-20～+220℃（介質溫度大於40℃時，需在上腔充水或充不與介質相混合的液體，也可在取壓管線上加冷凝器）壓蓋型式:螺栓壓緊式填料:V型聚四氟乙烯填料
閥內組件
閥芯型式：雙座柱塞型閥芯
執行機構
型式：氣動薄杠杆執行機構膜片材料：丁腈橡膠夾尼龍布環境溫度：-25～+55℃ 膜蓋接頭：M16×1.5 膜蓋材料：HT200 閥作用型式：有閥前式和閥後式兩種，閥後式、閥前式分別用來保持調節閥後麵、前麵的管道壓力為恒定值

直接作用壓力調節閥性能：

泄漏量:小於閥額定容量的5×10-3 可調範圍：30：1

Kv值和額定行程

公稱通徑
25
32
40
50
65
80
100
125
150
200
額定行程
4
7
10
13
19
28
Kv值
10
16
25
40
63
100
160
250
400
630

膜室類型、砣片配置

壓力調節範圍(100KPa)
0.15～0.65
0.65～0.85
0.85～1.0
1.0～2.0
2.0～2.5
2.5～3.5
3.5～5.0
5.0～8.0
8.0～9.5
9.5～13
膜室類型
4
2
1
砣片重量(Kg)
12
17
21
8
11
18
30
17
21
30

法蘭距、外形尺寸

公稱通徑
25
32
40
50
65
80
100
125
150
200
L(mm)
185
200
225
250
275
300
350
410
450
550
H(mm)
665
675
703
713
787
827
955
1050
1072
1154
H1(mm)
117
120
139
144
188
208
220
268
278
320
D(mm)
1號膜室：185 2號膜室：225 3號膜室：375
