您當前的位置--首頁 > 產品中心 > 氣動活塞式切斷閥

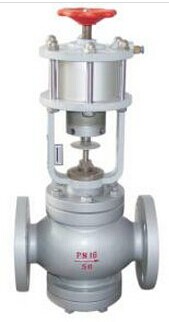

氣動活塞式切斷閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 切斷閥
名    稱： 氣動活塞式切斷閥
型    號： ZSQ
檢索關鍵字： 氣動活塞式切斷閥 活塞式切斷閥 上海閥門
產品名稱： 氣動活塞式切斷閥
產品型號： ZSQ
產品口徑： DN20-100
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
產品詳情

產品概述：
ZSQ氣動活塞式切斷閥(簡稱活塞式切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控製工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量係數大、許用壓差大、密封性能優良等優點。因而廣泛應用於石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控製與遠程控製係統中。

產品特點：
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧複位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用於不同的溫度及壓力。
當信號壓力為零，由於彈簧(單作用僅有)的預緊力，使閥芯處於初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推杆、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控製。配用二位三通電磁閥，使活塞式切斷閥控製更加方便、簡捷。

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100
額定流量係數 Kv 7 11 20 30 48 75 120 190
額定行程 (mm) 8 12 20 25
氣缸直徑 (mm) 75 100 150
允許泄漏量 硬密封 (1/h) 單座、三通： 1.2X10 -7 X 閥額定容量
套筒： 5X10 -6 X 閥額定容量
軟密封 VI 級
工作溫度 ( ℃ ) -20 ～ 200 -40 ～ 450
公稱壓力 PN (MPa) 1.6 4.0 6.4
允許壓差
(MPa) 		ZSQP 單作用 1.16 0.66 0.38 0.6 0.39 0.47 0.31 0.20
雙作用 6.4 5.0 2.8 3.3 2.13 2.71 1.75 1.11
ZSQM 單作用 公稱壓力
雙作用
ZSQN 單作用 0.89 0.57 0.35 0.56 0.36 0.45 0.30 0.20
雙作用 5.2 3.22 2.03 2.27 1.46 2.00 1.32 0.85
信號壓力 (kPa) 0 或 400 ～ 600

規格重量：

公稱通徑 DN L A H L 1 H 1 A 1 重量 (Kg) 信號接頭內螺紋
20 150 130 220 80 115 100 10 M10X1
25 160 130 220 80 120 100 12
32 180 150 235 80 130 100 15
40 200 150 235 95 138 120 18
50 230 150 240 95 155 120 25
65 290 280 250 105 178 160 30
80 310 280 260 105 207 160 40
100 350 280 265 105 222 160 60

連接標準：
·法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94
·法蘭密封麵型式：PN16為凸麵 PN40、64為凹凸麵，閥體為凹麵
·結構長度：GB12221-89
·執行機構信號接口：M10X1
*閥體法蘭及法蘭端麵距可按用戶指定的標準製造。
如：ANSI、JIS、DIN等標準

◆訂貨須知：
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量係數(Kv)
·閥前壓力
·切斷壓差
·介質名稱
·工作溫度及範圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
