電動閘閥型號編製表示方法

2019/8/9-電動閘閥型號編製表示方法

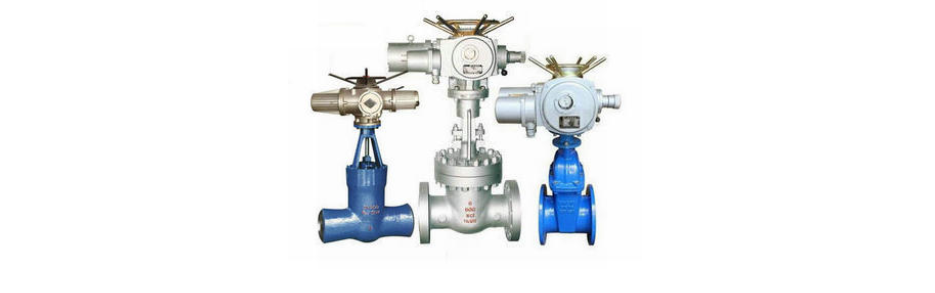

電動閘閥由電動執行機構與閘閥閥體組成，通過電源壓力來控製閘板做上下直線運作，達到接通或關閉管道中的流體介質，可適用的壓力、溫度及口徑範圍很大，尤其適用於中、大口徑的管道。電動閘閥可分為多種係列，執行器有有開關型和智能型，結構形式十分多變，用戶在選型時，應熟悉電動閘閥型號編製說明，避免出現選錯型號、下錯單及技術參數不詳造成換貨退貨等問題。

電動閘閥型號編製說明主要是針對閘閥的附加條件要求、驅動方式、連接形式、結構特征、密封材料、壓力等級以及閥體材質等多方麵進行詳細解釋，其它定做或特殊產品型號不適用於本方法，需另作說明。

電動閘閥型號編製方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號（根據規定通常省略）、2電液動、3渦輪蝸杆、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明杆楔式單閘板、2-明杆楔式雙閘板、3-明杆平行式單閘板、4-明杆平行式雙閘板、5暗杆楔式單閘板、6暗杆楔式雙閘板、7暗杆平行單閘板、9暗杆平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不鏽鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，16=1.6MPA表示壓力為十六公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不鏽鋼304，R不鏽鋼316，V鉻鉬釩鋼。
電動閘閥型號編製說明：
Z941H-16P  不鏽鋼電動法蘭閘閥
1、Z：表示閘閥；
2、9：表示傳動方式為電動；
3、4：連接方式為法蘭連接；
4、1：結構形式為明杆楔式單閘板；
5、H：密封副材料為不鏽鋼；
6、16：表示公稱壓力為1.6MPa；
7、P：表示閥體材料為不鏽鋼。

聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海冈本视频网站閥門製造有限公司官網：www.lqjhzx.com。
