氣動薄膜雙座調節閥工作原理圖
2019/8/7-氣動薄膜雙座調節閥工作原理圖

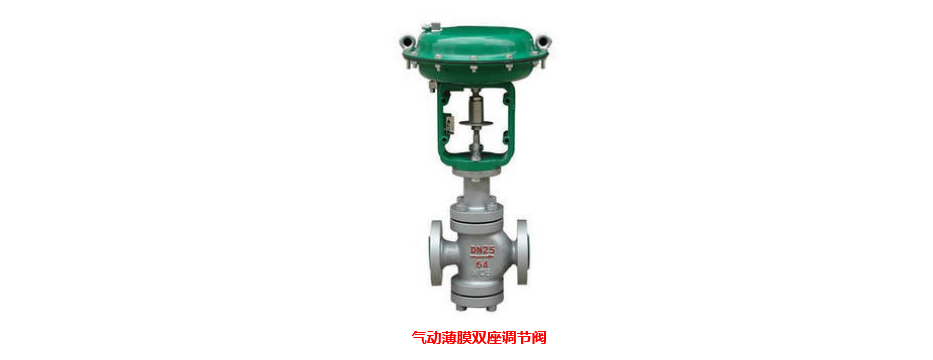

氣動雙座調節閥顧名思義就是閥體內有兩個閥芯和兩個閥座，采用雙導向結構，主要由多彈簧直行程氣動執行器和直通雙座調節閥體組成，一般用在有壓力補償的要求下，通過使用閥芯桶上的兩道密封線同時密封的方式，實現壓力補償以及閥門的關斷。
氣動雙座調節閥具有結構緊湊、閥容量大、流量特性精確等特點，可用幹苛刻的工作條件。額定流量係數比同口徑的單座閥大，但泄漏頁比單座閥大。適用於對泄露量要求不嚴格，閥前後壓差較大的幹淨介質場合，廣泛應用於石油、化工、製藥、冶金、、電站等工業控製部門，主要控製氣體、液體、蒸汽等介質。
氣動雙座調節閥工作原理：
氣動雙座調節閥閥座有上、下兩個閥芯，流體從閥體左側流入，通過閥座和閥芯後，由右側流出。它比同公稱通徑的單座調節閥能流過更多的介質，流通能力約提高20%~25%。介質作用在上下閥芯上的力可以互相抵消，所以不平衡力小，運行壓差大。

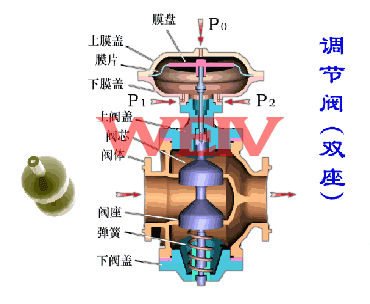

氣動雙座調節閥工作原理動態圖
但是由於閥門的介質流路較為複雜，在高壓差中使用時，對閥體的衝刷及氣蝕損壞較嚴重；不適用於高粘度介質和含纖維介質的調節。此外，由於上下兩閥芯不容易同時關嚴，所以關閉時泄漏量大。但其流通能力強，允許使用差壓大，比同口徑的單座閥流通能力大，適用於對泄露量要求和差壓較大的場合。
