電動調節閥結構特點及工作原理
2019/8/7-電動調節閥結構特點及工作原理
電動調節閥主要由電動執行器與調節閥閥體構成，通過接收工業自動化控製係統的信號，來驅動閥門改變閥芯和閥座之間的截麵積大小控，製管道介質的流量、溫度、壓力等工藝參數，實現遠程自動控製。以等百分比特性為最優，具有調節穩定，調節性能好等特點。
電動調節閥結構特點：
1、伺服放大器采用深度動態負反饋，可提高自動調節精度。
2、電動操作器有多種形式，可適用於4~20mA。DC或0~10mA.DC。
3、可調節範圍大，固有可調比為50，流量特性有直線和等百分比。
4、電子型電動調節閥可直接由電流信號控製閥門開度，無需伺服放大器。
5、閥體按流體力學原理設計的等截麵低流阻流道，額定流量係數增大30%。

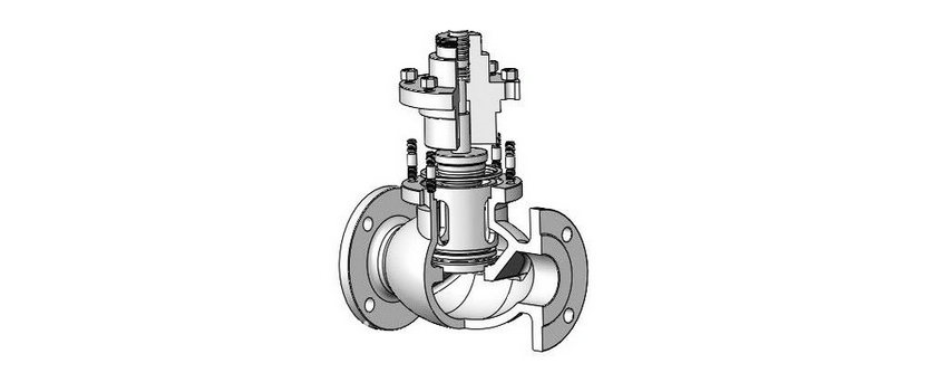

電動調節閥結構分類：
電動調節閥一般可分為單座式和雙座式結構，電動單座式調節閥適用於對泄漏要求嚴格，閥前後壓差低及有一定粘度和含纖維介質的工作場合，電動雙座式調節閥具有不平衡力小，允許壓差大，流通能力大等待點，適用於泄漏量要求不嚴格的場合。
電動調節閥工作原理：

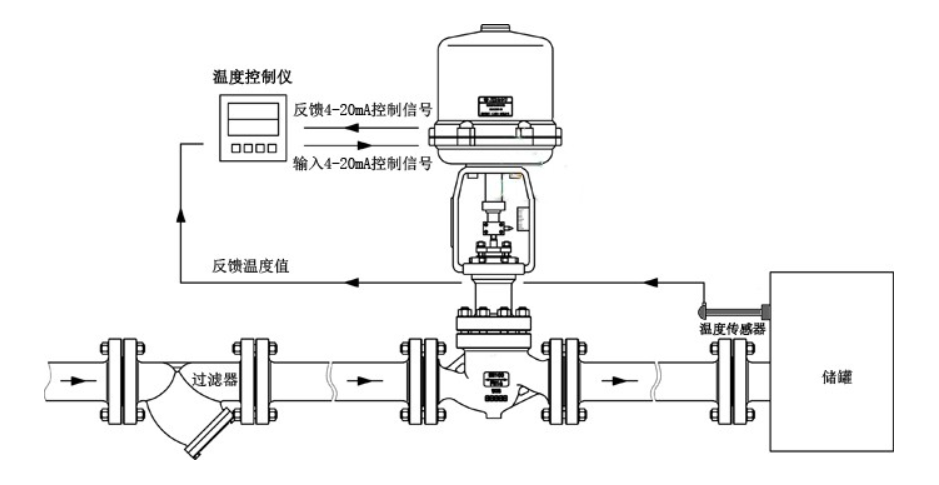

電動調節閥根據調節部位信號，自動控製閥門的開度，從而達到介質流量、壓力和液位的調節。以最常用的4-20mA電流信號來說，在控製係統給電動調節閥的信號為4mA的時候，調節閥處於全閉狀態，而給其20mA信號的時候，調節閥處於全閉狀態。4-20mA中間不同的信號數值對應不同的調節閥開度，即控製係統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量係數，就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求。
